Устанавливаем зеркало заднего вида с монитором

Все мы стремимся сделать своё водительское место зоной максимального комфорта. Поэтому пичкаем своё авто кучей различных, порой даже ненужных, девайсов. Сегодня мы поговорим о том, как создать дополнительный комфорт, всего лишь установив зеркало заднего вида с монитором для камеры заднего вида. Такие зеркала ничуть не уступают по своим характеристикам штатным, но при этом имеют ещё дополнительное поле для отображения информации, передаваемой камерой заднего вида.

backmirror 001

Весь процесс начинаем с демонтажа "родного" зеркала. У всех авто крепежи отличаются, но по сути демонтаж технически не сложен и приблизительно одинаков.

На новое зеркало с монитром устанавливается кронштейн. От модели к модели производители "радуют" нас всё новыми и новыми типами кронштейнов, на Вашем зеркале может оказаться радикально отличающийся от приведённого нами, поэтому смотрите инструкцию по сборке кронштейна именно Вашего зеркала заднего вида - таким образом, Вы существенно сэкономите время.

Установка зеркала заднего вида с монитором для камеры заднего вида

В комплект зеркала заднего вида входит кронштейн, необходимый крепёж, а также соединительные кабеля - для подачи питания и сигнала с камеры заднего вида. Как уменьшить количество проводов, мы рассматривали в этой статье.

Установка зеркала заднего вида с монитором для камеры заднего вида



Установка зеркала заднего вида с монитором для камеры заднего видаЗаменяемое зеркало монтируется на специальную крепёжную площадку, приклеенную к лобовому стеклу.     Установка зеркала заднего вида с монитором для камеры заднего видаКронштейн необходимо привинтить к зеркалу крепежом из комплекта поставки.

 Далее собранное зеркало с монитором устанавливается на приклеенную крепёжную площадку и фиксируется защёлкой и (или) винтом:

Установка зеркала заднего вида с монитором для камеры заднего вида

Установленное зеркало выглядит так:

Установка зеркала заднего вида с монитором для камеры заднего вида

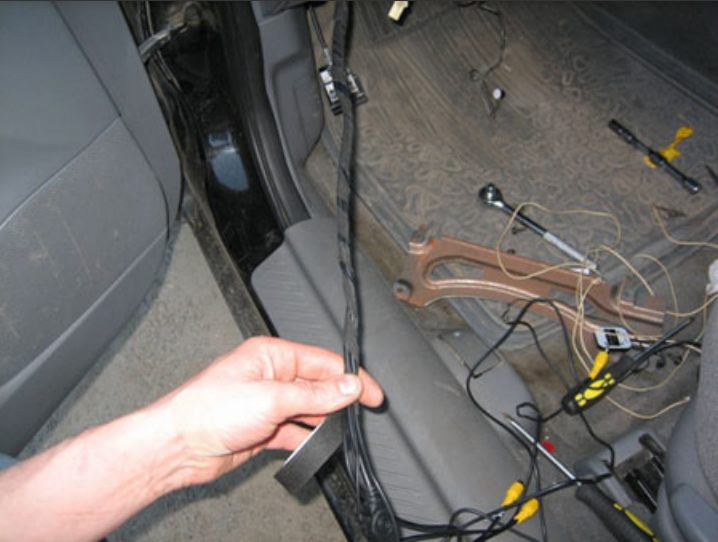

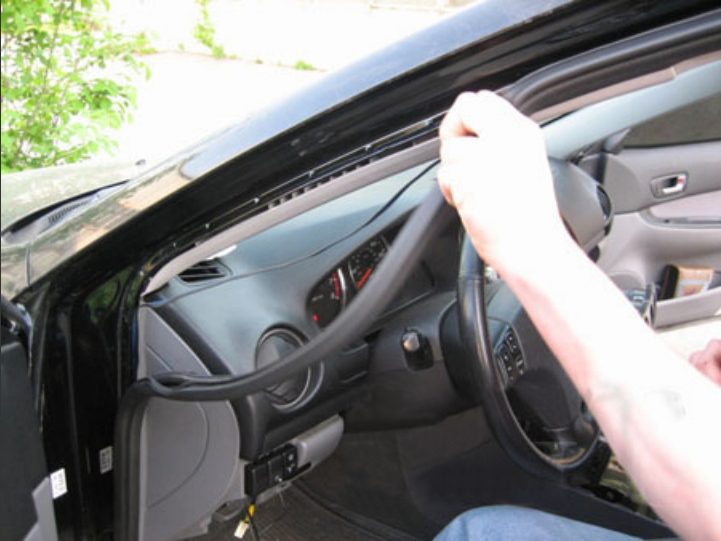

Затем приступаем к более трудоёмкому процессу - прокладке кабелей для подключения питания и камеры заднего вида. Ещё раз хотим оговориться, что используя беспроводный модуль для камеры заднего вида, мы можем уменьшить количество проводов (см. здесь).

backmirror 008


 Затем производим подключение проводов питания к бортовой сети, а провод Reverse - к камере заднего вида (либо к приёмнику беспроводного модуля, который удобнее всего спрятать именно на данном этапе):

backmirror 012

Вот что мы получаем:

Ни гвоздя Вам, ни жезла!
